Sigmatek presenteert verschillende noviteiten: servo drives voor het compacte S-DIAS DIN-railsysteem, die zijn uitgebreid met absolute encoders, html5 ready-HMI’s zoals het mobiele bedieningspanel HGT 1054 en X-DIAS I/O-elektronica voor op maat gemaakte printplaten.
Daarnaast komt het bedrijf uit Salzburg – dat in Nederland en België wordt vertegenwoordigd door SigmaControl – ook aan de softwarekant met een aantal ontwikkelingen: een breed scala aan verbeteringen in de LASAL-engineering omgeving, evenals nieuwe interfaces met externe tools, digital twin en overkoepelende systemen. Ook de visualisatie software en de oplossingen voor het navigeren door AGV’s en AMR’s zijn verder ontwikkeld.

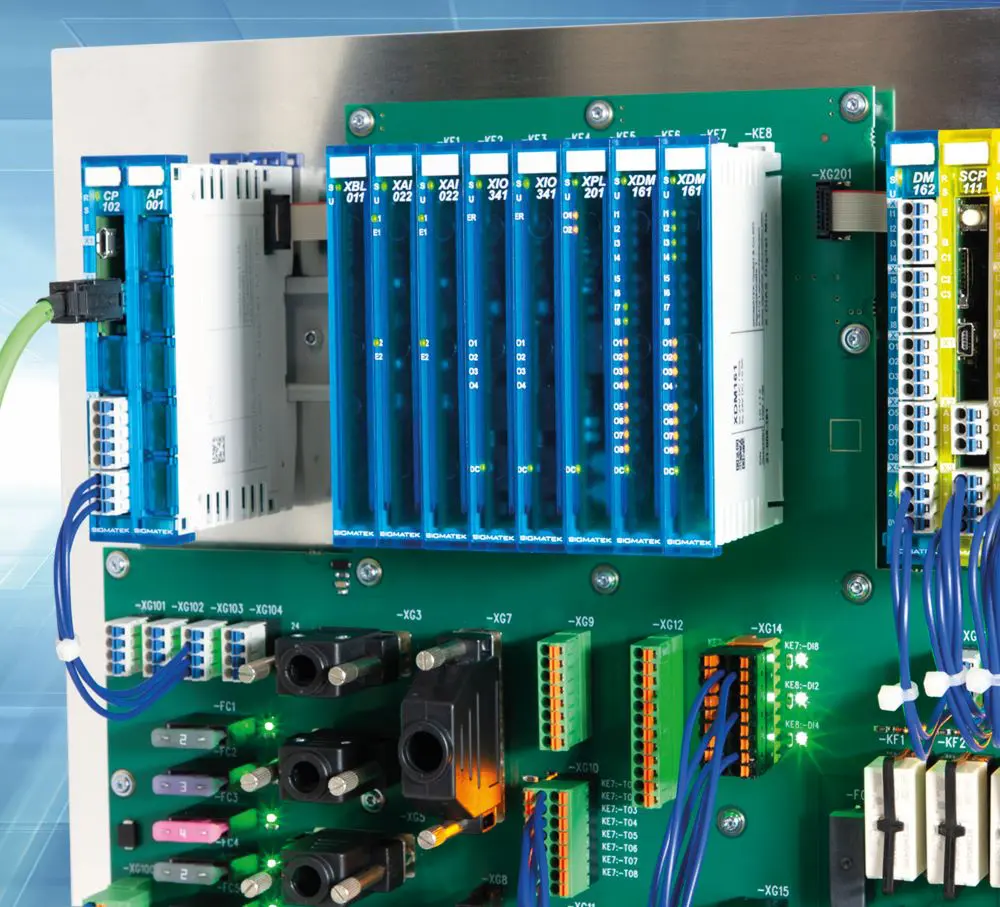

I/O voor op maat gemaakte printplaten: X-DIAS
Met X-DIAS lanceert Sigmatek een I/O-systeem voor op maat gemaakte printplaten als aanvulling op het gevestigde S-DIAS automatiserings-systeem. X-DIAS verhoogt de flexibiliteit voor seriemachine bouwers met middelgrote en hoge volumes en zorgt voor minimale bedrading in de machine. De modules kunnen eenvoudig worden geïntegreerd in het OEM-ontwerp van printplaten, wat de tijd om te bedraden vermindert en dus kosten bespaart.
De nieuwe I/O-serie is gebaseerd op het beproefde S-DIAS-systeem en is dus net zo robuust en trillingsbestendig. Met 12,5 x 102 x 63 mm zijn de X-DIAS-modules zelfs minder diep. Dankzij een elektromechanische aanpassing is het mogelijk om de modules afzonderlijk en rechtstreeks op de printplaten aan te sluiten.
DEZE ARTIKELEN vind je vast ook interessant om te lezen:
- SIGMATEK: nauwkeurige aandrijfregeling met absolute encoder
- Treinen veilig onderhouden dankzij valbeveiliging met Safety-besturing
Functie-geoptimaliseerd voor bedradingsborden
De X-DIAS-modules zijn uitgerust met een LED-status weergave en codeerpennen. De bijbehorende boorgaten bevinden zich op de printplaten op de overeenkomstige modulepositie. Deze mechanische codering voorkomt foutieve plaatsing en bedrading: Click & Go.
Het gebruik van printplaten elimineert de noodzaak van handmatige enkeladerige bedrading. Bovendien kunnen de benodigde zekeringen, scheidingsrelais en de benodigde tussenbedrading op de printplaat worden geplaatst. Dit vermindert de bedradings- en inspanningen voor inbedrijfstellingen aanzienlijk.
Eenvoudige integratie
Voor de communicatie met het besturingssysteem zijn standaard bussystemen beschikbaar (bijvoorbeeld de Industrial Ethernet VARAN-bus). Naast de printplaten kan ook het complete moduleprogramma S-DIAS en P-DIAS worden gebruikt, bijvoorbeeld voor varianten van de basismachine.
Het is mogelijk om X-DIAS-modules rechtstreeks aan te sluiten op de backbone-bus van S-DIAS-modules door gebruik te maken van een lintkabel samen met de S/X-DIAS-adaptermodule AP001. Deze directe verbinding verlaagt de kosten doordat er geen veldbus nodig is. Met slimme routering op het X-DIAS-bord wordt de communicatie-bus van de ene module naar de andere doorgegeven.
Comfortabele techniek
Zoals alle I/O-systemen van Sigmatek is X-DIAS naadloos geïntegreerd in de objectgeoriënteerde engineeringtool LASAL. Het maken van applicaties is comfortabel en eenvoudig, omdat de objectgeoriënteerde programmering met grafische weergave zorgt voor een zeer duidelijke projectstructuur, evenals maximale modulariteit en herbruikbaarheid.
Meer over SigmaControl.
