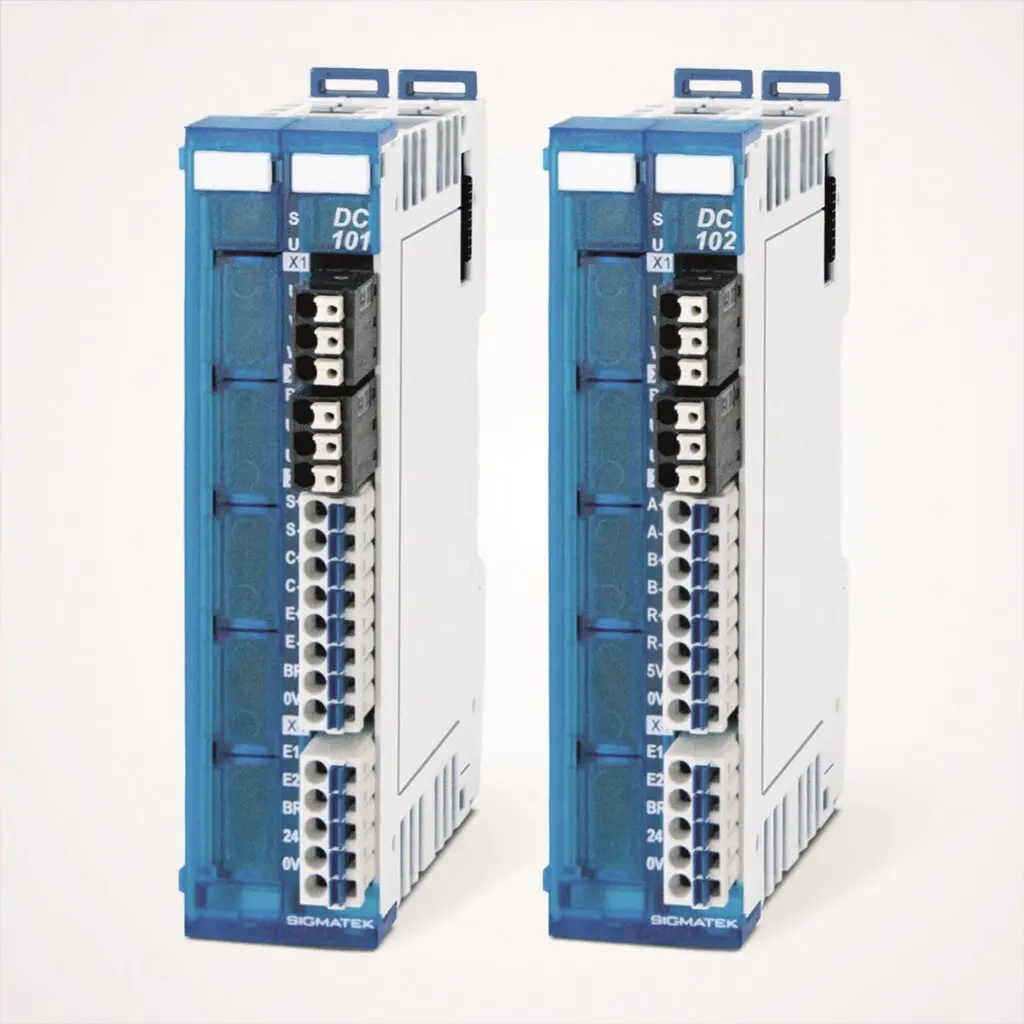

Met 10 A continu stroom en een 20 A piekstroom, bieden de compacte S-DIAS DIN rail modules DC 101 en DC 102 van Sigmatek veel vermogen in een kleine ruimte. De 25 mm brede as-modules zijn geschikt voor de aansturing van synchrone servomotoren (BLDC) met een spanning van + 48 V (+ 18-55 V) en kunnen, zonder extra ventilatormodule, een vermogen tot 480 W aan.
Via de geïntegreerde +24 DC-uitgang kan een houd-rem worden aangestuurd. De as-modules bieden ook aansluiting voor een externe remweerstand. Met behulp van de twee-kanaals enable input (+ 24 V/3.2 mA/0.5 ms), kan de veiligheidsfunctie STO (Safe Torque Off) worden geïmplementeerd die voldoet aan Cat. 4, PL e volgens EN 13849-1/-2.
Module variaties
De twee module variaties verschillen per type positie-evaluatie. Terwijl de DC 101 een 12-bits resolver voor positiedetectie heeft, werkt de DC 102 met een 32-bits incrementele encoder input. De motion portfolio van de S-DIAS serie omvat DC motoren en stepper motor uitgangen, evenals stroomregelaars en stepper modules.
