Conditiebewaking zorgt voor regelmatige controle van de conditiestatus in vele machines. Zo kan slijtage aan elektromotoren tijdig worden opgespoord en kan stilstand van de machine worden voorkomen. Als deze functie echter via een sensor wordt uitgevoerd, kan dit snel zeer kostbaar worden, afhankelijk van het type machine en het aantal gebruikte motoren, zoals in een textielmachine.

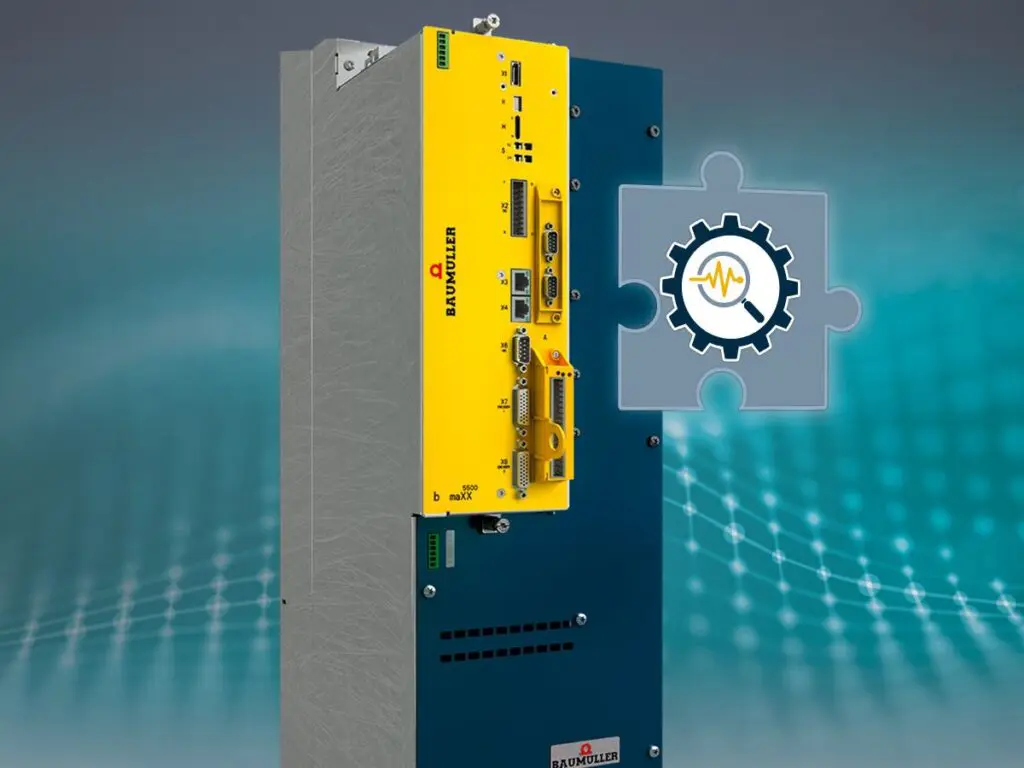

Baumüller heeft nu een nieuwe softwareoplossing ontwikkeld waarmee conditiebewaking geheel zonder sensor kan worden geïmplementeerd. De op de aandrijving gebaseerde Condition Monitoring-software is rechtstreeks in de servocontroller geïntegreerd en kan dus gemakkelijk achteraf worden geïnstalleerd. De op de regelaar gebaseerde softwareoplossing is een andere intelligente functie van het Baumüller SmartValue modulaire softwaresysteem.
Dit helpt de energiebalans in de productie te verbeteren en de productiekosten te verlagen. Met Baumüller SmartValue biedt het bedrijf talrijke in de aandrijving geïntegreerde oplossingen om bijvoorbeeld het energieverbruik van het aandrijfsysteem te registreren, te documenteren en te optimaliseren.
Bewakingsfunctie in de regelaar

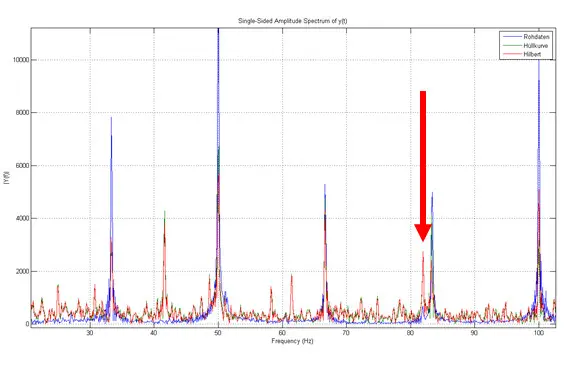

De nieuwe functie gebruikt vooraf opgenomen en geanalyseerde procesparameters van het stroom- en snelheidssignaal als referentiewaarden voor de bewaking van de mechanica zoals motor, ventilator of een hydraulische pomp. Veranderingen in het trillingsspectrum kunnen dan worden gedetecteerd met behulp van een FFT-analyse. Deze trillingen kunnen onder andere het gevolg zijn van onbalans of een verkeerde uitlijning.
Planmatig onderhoud
Indien tijdens de werking een aanzienlijke afwijking van de referentiewaarde wordt vastgesteld, kan tijdig een foutsignaal worden gegeven. Dit maakt planmatig onderhoud van de motor mogelijk en voorkomt verdere schade of uitval van de machine.
De tijdsintervallen voor de vergelijkingsmetingen kunnen met een vast interval of op verzoek worden uitgevoerd, afhankelijk van de eisen en de toepassing van de klant. De bewaking is gebaseerd op instelbare waarschuwings- en foutdrempels. De machinefabrikant kan de metingen gebruiken voor nieuwe bedrijfsmodellen op het gebied van datagestuurde aanvullende diensten.
Geïntegreerde PLC
De omvormers van de b maXX 5000/6000 familie zijn uitgerust met het geïntegreerde krachtige b maXX-softdrivePLC besturingsplatform. Hierdoor kunnen besturingsfunctionaliteiten en een geïndividualiseerde API rechtstreeks in de aandrijving worden geladen. Programma’s kunnen dus in hoge mate synchroon lopen met de cyclus van de regelaar.
Baumüller heeft deze intelligentie ook gebruikt in de regelaar voor haar nieuwe condition monitoring oplossing en voert de functie uit in de firmware. De intelligentie migreert dus naar het station. Afhankelijk van de toepassing is een externe sensor niet absoluut noodzakelijk. Dit bespaart de moeite van afzonderlijke bedrading en verlaagt de kosten.
Leesbare karakteristieke waarden

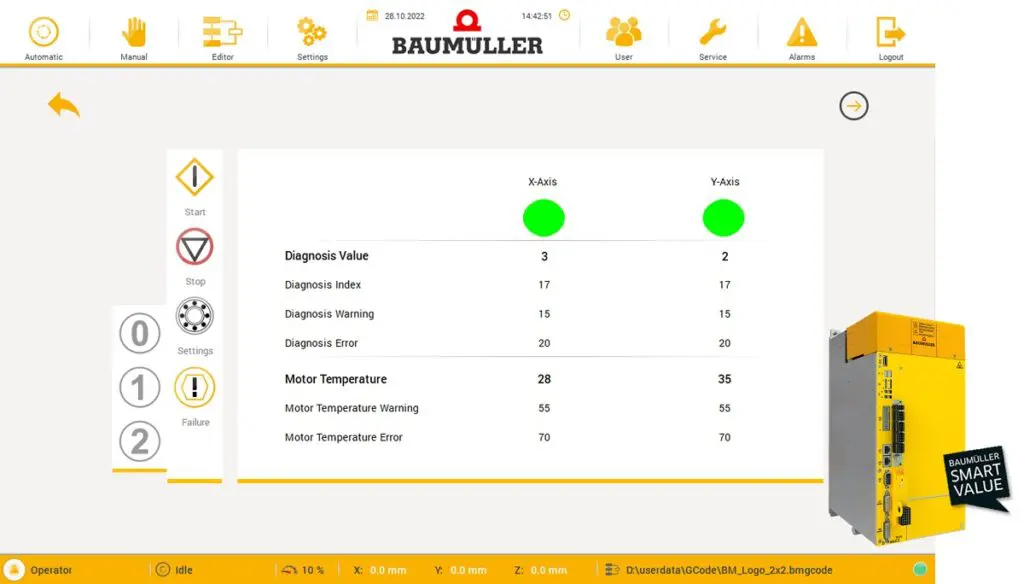

De nieuwe op aandrijving gebaseerde software voor conditiebewaking kan in verschillende versies worden geïntegreerd. In een eenvoudige versie levert de omvormer een collectieve waarde van temperatuur, vermogen en trillingsanalyse van de motor. Dit kan worden geïllustreerd in de visualisatie, bijvoorbeeld als een rood/groen display.
Voor meer diepgaande informatie kan de software verdere waarden verschaffen, zoals historisch verloop, crestfactor (verhouding tussen piek en effectieve waarde) alsmede kurtosisfactor voor het aantal transiënten/outliers in het trillingssignaal en standaardafwijking. Bij een verandering van de stroomschommelingen wordt dan precies de waarde die van de referentiewaarde is afgeweken, uitgevoerd.
De reeks functies kan ook worden uitgebreid met de evaluatie van een externe versnellingssensor. Deze kan vrij op een mechanisch systeem worden geplaatst en de gemeten waarden kunnen aanvullend worden geanalyseerd. Optioneel kunnen de schadekenmerken ook worden weergegeven op een overzichtelijk dashboard.
