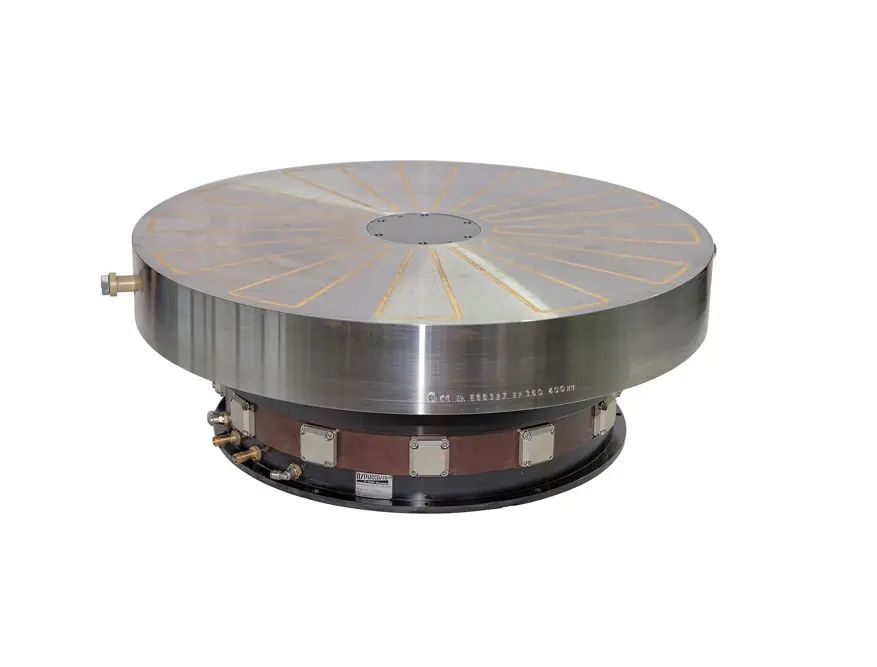

Hyprostatik Schönfeld presenteert hydrostatische draaitafels. Bijzonder zijn de uitloopkwaliteit en goede stijfheid en demping, ook bij hoge rotatiesnelheden.
“Hyprostatik” draaitafelsystemen zijn leverbaar met koppelmotoraandrijving met hoekmeetsysteem voor C-as of B-as gebruik of voor riemaandrijving voor rotatiegebruik. De draaitafels zijn beschikbaar voor meetmachines met een zeer hoge precisie hoekmeetsysteem tot 1,6m en 40to belasting.
Optimale dimensionering
Met het gebruik van de PM-regelaar wordt een veelvoud aan stijfheid bereikt in vergelijking met oplossingen met capillairen. Dit levert een buitengewoon hoge stijfheid op ten opzichte van radiale, axiale en momentele belastingen. Met behulp van uitgebreide computerprogramma’s wordt een optimale dimensionering bereikt ten aanzien van dynamische belastingen, zodat de best mogelijke demping wordt bereikt. Door het nauwkeurig bepalen van de gebruiks- en belastingsgrenzen wordt een optimum in functionele betrouwbaarheid bereikt.
Kenmerken hydrostatische draaitafels
Hieronder volgt een opsomming van de kenmerken van de draaitafels:
- Radiale en axiale uitloop gemeten < 1,0 µm
- Geen slijtage, optimale demping
- Extreem stijf voor radiale, axiale en momentbelasting
- Hoge radiale, axiale en kantelmomentbelastbaarheid
- Geringe thermische groei door terugkoeling van de olie, zelfs bij het hoogste toerental
- Zeer hoge rotatiesnelheden mogelijk
- Een breed scala aan maten, ontwerpen, toerentallen en belastingscapaciteiten om aan de behoeften van de klant te voldoen
- Bruikbaar voor horizontale, verticale of kantelende oriëntatie van de rotatieas
- Met speciaal aangepaste hydraulische eenheid
