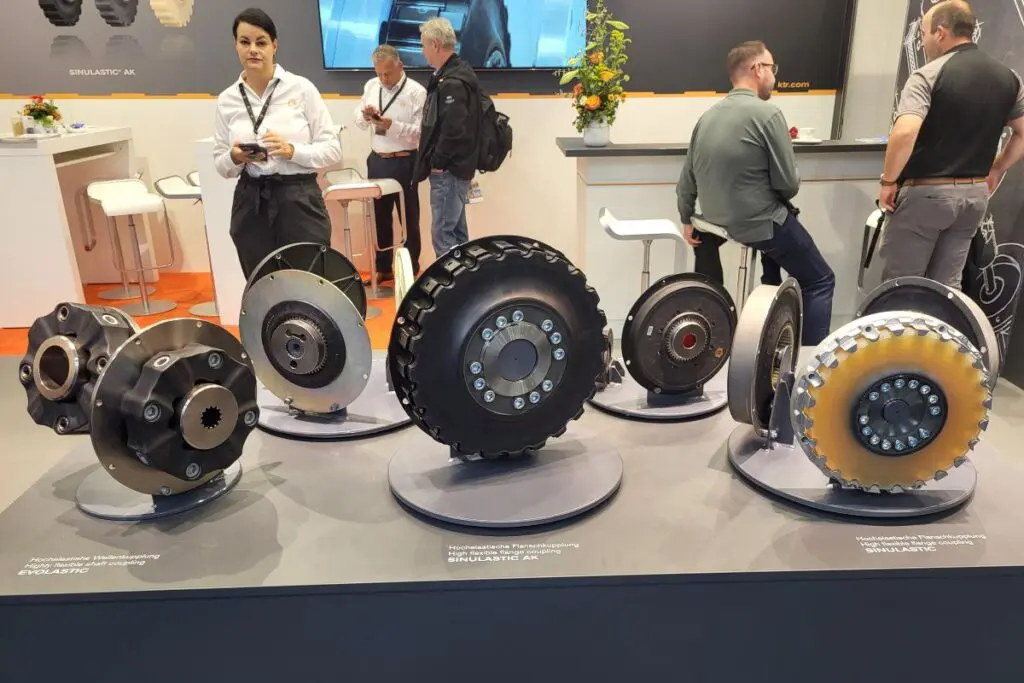

KTR heeft de productlijn van Sinulastic uitgebreid met de nieuwe materialen EPDM en siliconen. De hoog elastische elastomeermaterialen zijn bijzonder geschikt voor het gebruik bij omgevingstemperaturen tot +100°C resp. +130°C. De belangrijkste toepassingen zijn dieselmotoraandrijvingen voor stroomgeneratoren (zogenaamde gen-sets), zware bouwmachines, compressoren, tandwielkasten en grote hydraulische pompen. KTR toonde ze op de Bauma 2022.
Bij Sinulastic, ontworpen als flenskoppeling met een radiaal belastingstraject, worden de hoog elastische elastomeerelementen gebruikt tussen de flensring en de koppelingsnaaf. Hier dempen zij de torsietrillingen die door de motor in het systeem worden gebracht, waardoor het werkingsgebied boven de kritische resonantiesnelheid wordt gebracht. Afhankelijk van de Shore-hardheid van de elastomeren worden verdraaiingshoeken van 13° tot 18° bereikt.
Nieuwe materialen
De productlijn was tot nu toe bij KTR verkrijgbaar in natuurrubber in verschillende rubberkwaliteiten met een lineaire torsieveerkarakteristiek. De Sinulastic productielijn is nu uitgebreid met twee dynamische eigenschappen door middel van de nieuwe elastomeermaterialen: Bij EPDM neemt de torsiestijfheid van de torsieveer weinig af, terwijl deze zich bij siliconen licht progressief gedraagt.
De nieuwe materialen zijn speciaal aangepast aan de strengere eisen met betrekking tot hoge temperaturen in de reeks I.C.-motoren, bijvoorbeeld de nieuwe uitlaatgasniveaus en de daarmee gepaard gaande hogere bedrijfstemperaturen.
Omgevingstemperaturen
“Wij zijn perfect gepositioneerd om de optimale torsietrillingssituatie van elke toepassing aan te passen door de brede productlijn met betrekking tot temperatuurbestendigheid en torsieveerstijfheid”, legt Marie-Christin Maier, productmanager van KTR, uit. “We zullen in de toekomst omgevingstemperaturen tot + 130 °C kunnen realiseren voor klokinstallatie of vrijstaande installaties.”
Modulair ontwerp van Sinulastic
Het modulaire ontwerp van Sinulastic maakt het mogelijk de nieuwe elastomeren ofwel als enkele rij of als dubbele oplossing met twee parallel geschakelde elementen te gebruiken. De productlijn omvat in totaal vier ontwerpen die ondanks hun individuele eigenschappen volledig compatibel zijn wat betreft aansluitingsgeometrie, montageruimte en technische gegevens, zodat er altijd een optimale oplossing is voor de individuele aandrijftaak. De uitvoeringen zijn telkens in acht maten verkrijgbaar voor nominale koppels van 1.750 tot 25.000 Nm en de drie verschillende materialen NR, EPDM en siliconen.
Toepassingen Sinulastic
De belangrijkste toepassingen van Sinulastic zijn dieselmotoraandrijvingen voor stroomgeneratoren (zogenaamde gen-sets), zware bouwmachines, compressoren, tandwielkasten en grote hydraulische pompen.
De nieuwe materialen in het kort
EPDM
- Max. omgevingstemperatuur: +100° C
- Lange levensduur
- Geringe afname van de torsiestijfheid van de torsieveer
- Hoge weer- en verouderingsbestendigheid
- Hoge demping
Siliconen
- Max. omgevingstemperatuur +130° C
- Zeer goede mediabestendigheid met oliën en vetten
- Licht progressieve torsiestijfheid van de torsieveer
- Hoge weer- en verouderingsbestendigheid
- Zeer hoge demping
