In het Duitse Karlsruhe presenteren kleine en middelgrote aanbieders van industriële automatisering elk jaar hun nieuwste technologieën tijdens de Fachpressetage. Zo ook producenten van radarsensoren. Aandrijftechniek doet de innovaties van fabrikanten Balluff en Pepperl+Fuchs uit de doeken.
Een radarsensor zendt een elektromagnetische golf uit, detecteert de reflectie ervan en gebruikt het verschil in transittijd en frequentie om de afstand en snelheid tot het doelobject te bepalen. De golven worden in verschillende mate gereflecteerd door verschillende materialen, met de meeste voorkeur voor metaal. Omdat ze zich met de snelheid van het licht voortplanten, gebeurt dit vrijwel zonder tijdsvertraging.
DEZE ARTIKELEN vind je vast ook interessant om te lezen:
- 3D-radarscanner detecteert objecten en hun ruimtelijke beweging
- Radar voor betrouwbare locatiebepaling mobiele robots en machines
Objectdetectie in verpakkingen
Balluff ontwikkelde met RadarImager een oplossing voor objectdetectie in verpakkingen. Het industriële 3D-beeldvormingssysteem vertaalt de gereflecteerde golven met behulp van software naar beelden. De verkregen gegevens vormen de basis voor het detecteren van onregelmatigheden en vreemde voorwerpen. Hierdoor kan bijvoorbeeld worden gecontroleerd of een verpakking compleet en onbeschadigd is. Ook kunnen oppervlaktetexturen worden vastgelegd, sluitingen gecontroleerd en vulniveaus gemeten.
De sensor werkt zonder schadelijke straling en zonder het materiaal aan te tasten. In het gebruikte frequentiebereik kunnen elektromagnetische golven door alle niet-geleidende materialen zoals films, karton en kunststoffen gaan. Metalen voorwerpen en deeltjes worden gedetecteerd. Het detectiesysteem wordt onder meer gebruikt in de voedingsmiddelen- en drankensector, de verpakkings-, cosmetica- en farmaceutische industrie. De RadarImager kan boven een transportband worden geplaatst en direct in een productie- of verpakkingslijn worden geïntegreerd.
Frequentie-gemoduleerde continue golfmethode
Ook Pepperl+Fuchs introduceerde nieuwe radarsensoren. De behuizing met beschermingsklasse IP68/69 is robuust en bekend van andere sensoren van deze fabrikant. Door gebruikmaking van de frequentie-gemoduleerde continue golfmethode (Frequency Modulated Continuous Wave, FMCW) kan de nieuwe sensor nauwkeurig de afstand, bewegingsrichting en snelheid van objecten in zijn detectiebereik bepalen. Meetwaarden en parametreeropdrachten worden via een geïntegreerde CANopen-interface verzonden. Via de CAN-bus of het FDT frameworkprogramma PACTware en een Device Type Manager (DTM) heeft de gebruiker toegang tot talrijke parameters en uitgebreide functies. De CANopen-interface maakt bovendien gedifferentieerde statusbewaking en diagnose mogelijk.

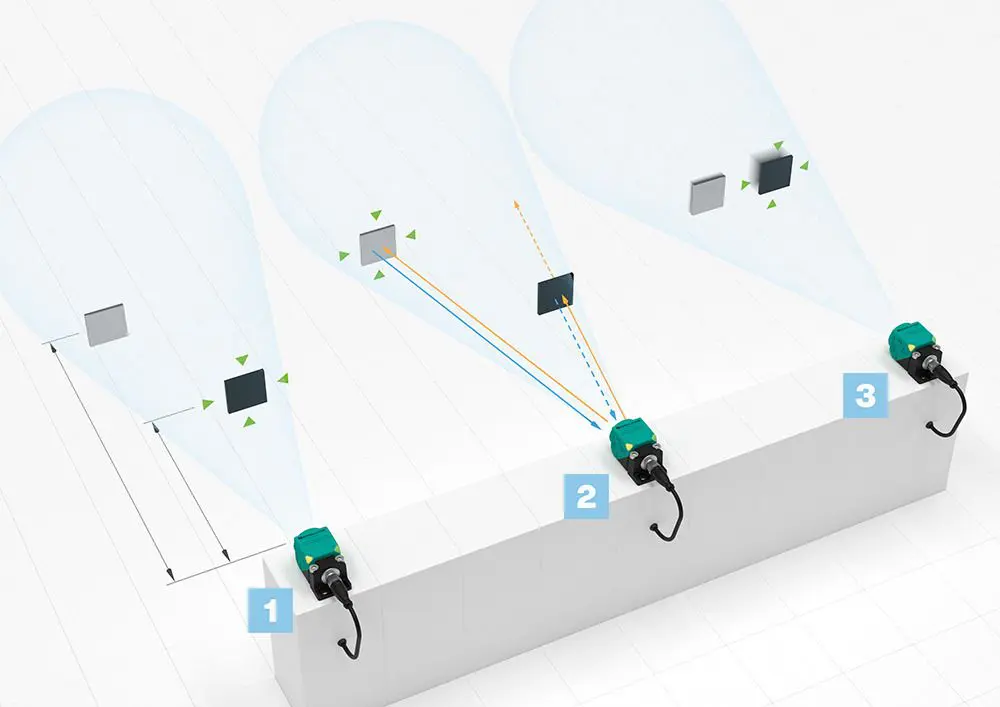

Om de functionaliteit van de radarsensoren aan de toepassing aan te passen, zijn er drie verschillende meetmodussen beschikbaar. In de modus ‘Eerste object’ wordt het object dat zich het dichtst bij de sensor bevindt gedetecteerd, ongeacht het materiaal. In de modus ‘Sterkste reflectie’ detecteert de sensor het object met de beste reflecterende eigenschappen. In de modus ‘Snelste object’ wordt het object gedetecteerd dat het snelst naar de sensor toe of van de sensor af beweegt.
